الصنابير اللولبية هي أدوات لصنع خيوط متوسطة وصغيرة الحجم. لديهم بنية بسيطة وسهلة الاستخدام ويمكن تشغيلها يدويًا. ولكن يمكنهم أيضًا العمل في الآلات. يتم استخدامها على نطاق واسع لصنع خيوط الأجزاء. لذلك دعونا نتحدث أكثر عن المعرفة حول الصنابير اللولبية.
Wالتنصت على المسمار القبعة؟

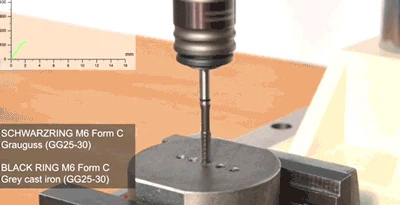

التنصت اللولبي هو قطع الخيوط الداخلية على الفولاذ والألمنيوم والتيتانيوم والبلاستيك وما إلى ذلك ... المواد باستخدام أدوات التنصت اللولبية.
(1) ما هي العوامل التي يمكن أن تؤثر على أداء الصنابير اللولبية?
مادة الأجزاء
سرعة القطع
قطع شفرة المواد.
قضبان القطع؛
نمط جامعات المسمار.
حجم الثقوب
قضبان القطع من أدوات التنقيب اللولبية؛
سائل القطع؛
عمق الثقوب

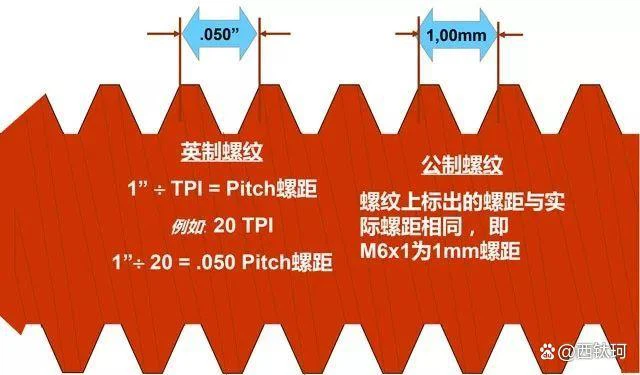

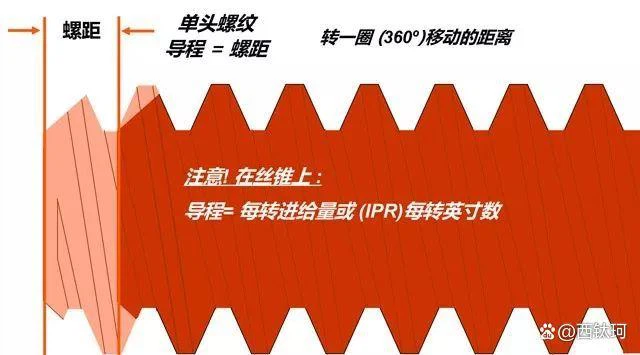

（2）Tدرجة hread: درجة الخيط هي المسافة بين النقاط المقابلة على الخيوط المجاورة.
(3) الرصاص: الرصاص هو مواصفة لمسافة انتقال المسمار بعد دورة كاملة. باختصار "س"

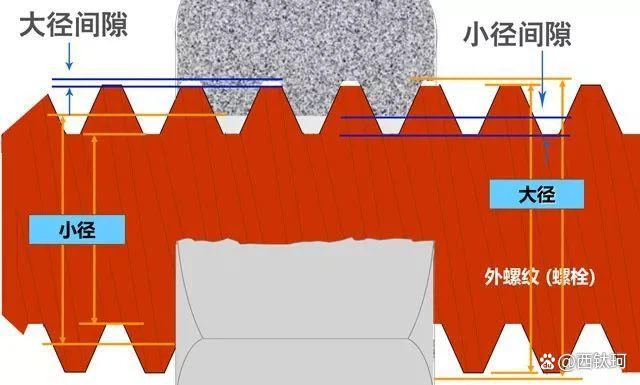

（4）القطر الاسمي للخيط:Pالقطر الاسمي لخيوط ipe هو القطر الداخلي (الوحدة البريطانية). النوع الآخر من القطر الاسمي للخيوط هو القطر الرئيسي للخيوط (الوحدة المترية).

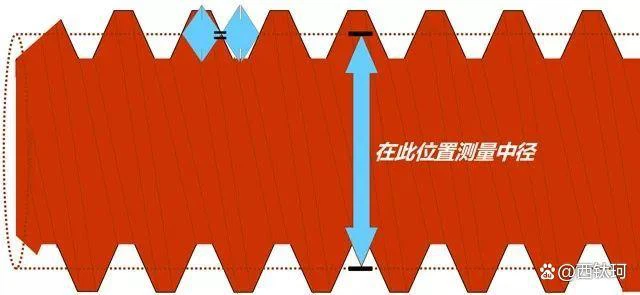

（5）Tالقطر المتوسط للخيوط: القطر المتوسط هو الأكثر أهمية لأنه يتحكم في ملاءمة وقوة جميع مجموعة الخيوط. يقع القطر المتوسط على العقدة، وعرض هذا الموضع يطابق عرض الأخدود المجاور.

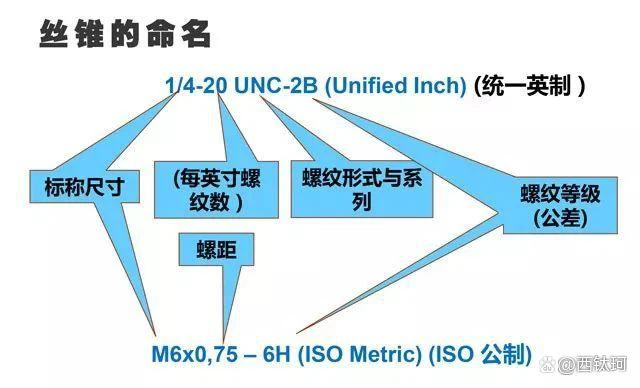

Nآمينغ المواضيع

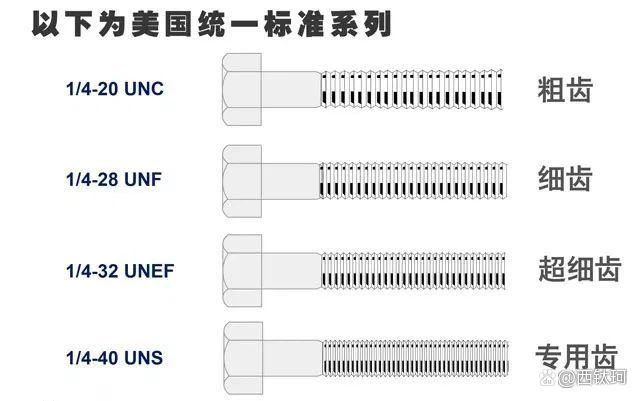

الخيوط البريطانية (BSPT/TPI): يتم تمييز الخيوط البريطانية بوحدة البوصة، والتي تم تطويرها من قبل الولايات المتحدة والمملكة المتحدة وكندا وفقًا للنظام الموحد.
الخيط المتري: نظام ISO (المنظمة الدولية للتوحيد القياسي) هو المعيار العالمي للخيط المتري.
Hكيفية تصميم الصنابير اللولبية عالية الأداء؟
(1) تطبيق مثالي
أثناء النقر على الخيط، يجب أن نأخذ في الاعتبار هذه العوامل: تصميم الأجزاء، تصميم الصنابير اللولبية وتطبيقها. الهدف هو تقليل ضغط القطع مع تعزيز قوة القواطع إلى الحد الأقصى.

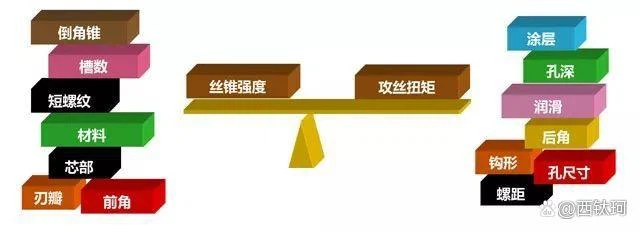

(2) تحقيق التوازن بين الخيارات: يجب تحقيق التوازن بين جميع جوانب طلبك
(3) نقاط مهمة لتصميم الصنابير الخيطية
1) للحصول على مواد لزجة أكثر ليونة تشكل رقائق طويلة
تبسيط هيكل الصنابير الموضوع.
قم بتوسيع الزاوية الأمامية وزوايا شكل الخطاف؛
توسيع الزاوية الخلفية والتداخل.
قطع مجاني
طي الشفرات بسهولة
أدوات التنصت على المسمار هشة
مساحة أكبر لقطع الرقائق

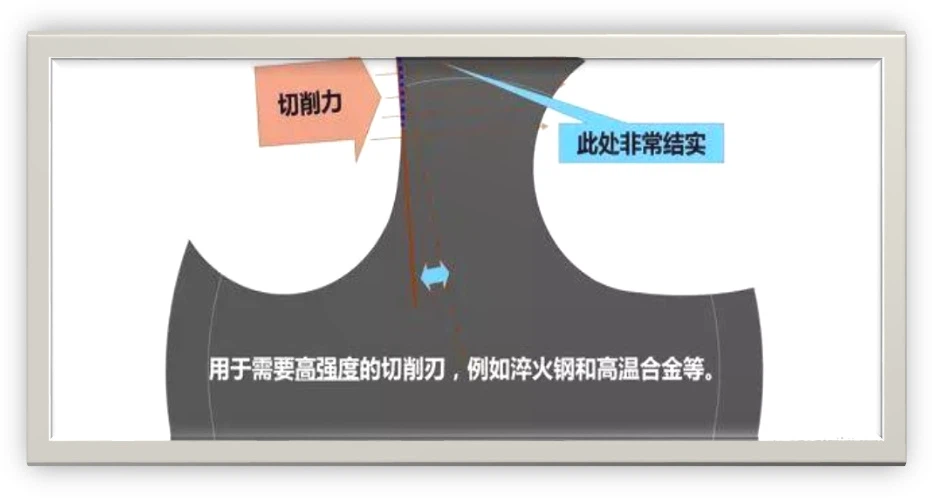

2) للمواد الصلبة
تتميز الصنبور اللولبي بهيكل عالي التحمل؛
الزاوية الأمامية وزوايا شكل الخطاف صغيرة؛
المجرفة الخلفية والزاوية الخلفية صغيرة.
ضغط القطع أعلى.
تصميم الشفرة بشكل قوي لتقليل انهيار الشفرة؛
المقطع العرضي كبير.
مساحة ذات سعة محدودة

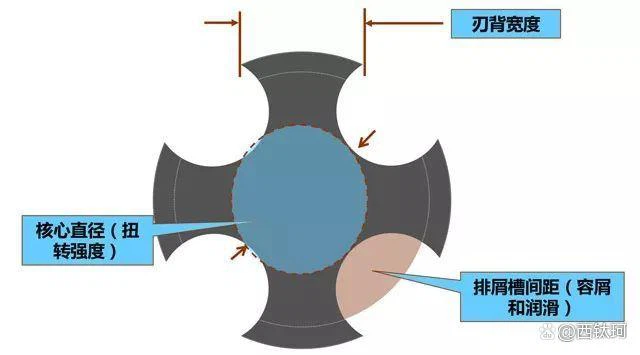

(4) عوامل تصميم الصنابير اللولبية: شكل أخدود الصنابير الملولبة، مادة القطع، تصلب السطح. يجب أن تظل ميزات التصميم هذه متوازنة من أجل توفير القطع المناسب والتحكم في الرقاقة والتشحيم وقوة الالتواء.
Tانه شكل الصنابير المسمار

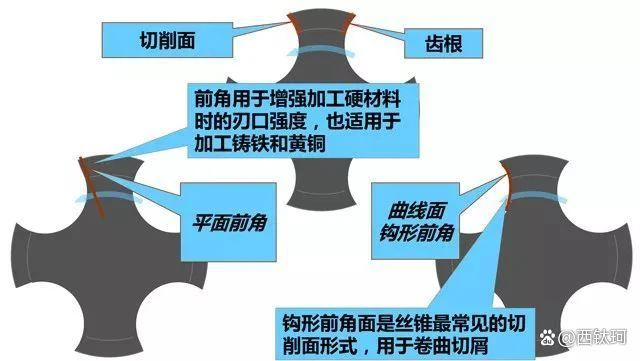

(1) أنواع سطح قطع الصنابير اللولبية
② اختر الصنابير اللولبية للخطاف بشكل صحيح؛
②اختر خيط الخطاف الأصغر أو السلبي بشكل صحيح
(2) الصنابير اللولبية تقطع الأسنان المدببة
كلما زادت الأسنان المدببة من الصنابير اللولبية، كلما زاد عمرها أثناء صناعة الخيوط. أظهر الاختبار أن عمر أدوات القطع سيتضاعف إذا تم إضافة نصف خيط أسنان القطع. على عكس الأدوات الأخرى، لا يمكن أن تتغير الصنابير اللولبية إلا عندما يتغير عدد بساتين الرقائق وطول الأسنان المدببة.
(3) أسنان مدببة عكسية: مثل أدوات القطع الأخرى، تحتوي الصنابير الملولبة أيضًا على أسنان مدببة عكسية.
(4) إزالة الخيط
ميزة إزالة الخيط:
سرعة القطع وتراكم أقل للحرارة.
لف على الصنابير اللولبية، مواد أقل ترابطًا (أقل لزوجة)؛
يمكن استخدام سرعة التنصت أعلى.
التعويض عن التشوه البلاستيكي لقطعة العمل
عيب إزالة الخيط:
تصبح حافة القطع هشة وسهلة الانهيار؛
يمكن أن تؤدي الصلابة غير الكافية للمغزل والمشبك (بما في ذلك المقبض العائم) إلى جعل الخيط سيئًا للغاية؛
قد يتم تضمين رقائق صغيرة جدًا أثناء الانعكاس لطي شفرة القطع
(5) التسامح مع صنابير الخيط
كل صنابير خيطية لها قطر درجة مخصص لها؛
الصنابير الخيطية التي تحمل علامة H أو D تأتي بشكل رئيسي من الولايات المتحدة الأمريكية
يوضح التسامح H/D البعد الخيطي للصنابير اللولبية.
حاليًا، سيتم وضع علامة على الصنابير اللولبية مع درجة الخيط الخاصة بها
سلسلة الصنابير اللولبية العالمية من HP
تأكد من أن حجم الصنبور الخيطي هو الحجم الصحيح لدرجة ملاءمة المكونات
الصنابير اللولبية من الفئة 3B مناسبة لمكونات الفئة 2B
تشير درجة الصنابير اللولبية المميزة بـ "X" إلى تسامح كبير مع الصنابير اللولبية الدقيقة، أو الطلاء الكهربائي، أو مكونات المعالجة الحرارية، أو للمواد القريبة من (الذاكرة المرنة).
موضوع التنصت مطلي
بالنسبة للخيوط الداخلية، يجب عليك اختيار الصنابير اللولبية ذات مستوى التسامح الأكبر
القطر المتوسط الأكبر سيجعل حجم الخيط أكبر قليلاً
الزيادة الكبيرة بعد الطلاء ستعيد حجم الخيط إلى القيمة المحددة
Tانه عملية قطع الصنابير المسمار
(1) أنواع الثقب ومعالجة رقائق القطع
(2) قطع البثق، الصنابير اللولبية للتفريغ الحلزوني
أفضل مناسبة لمعالجة الحفرة العمياء والعميقة
المواد الموصى بها لإنتاج رقائق لاصقة
مثالية للقطع المتقطع
قلب مخروطي لأخدود التفريغ الحلزوني رقيق جدًا، وهو الجزء الأكثر هشاشة في تصميم مخروط الحرير. لذلك، يجب أن تكون السرعة أقل بنسبة 30% إلى 40% من الصنبور اللولبي لشريحة التفريغ المستقيمة، وذلك لتجنب الكسر.
(3) سحب القطع
(4) التفريغ غير المباشر للصنابير اللولبية للأخدود
– تفتق (نموذج أ)"أ"
- التوصيل (النماذج ب و د)"B/D"
- (النموذج ج) "ج"
- (لي"
(5) صنابير ثقب الخيوط: مهما كان صنع الخيوط في الفتحة المسدودة أو من خلال الفتحة، فلا توجد رقائق قطع أثناء الإنتاج.
